SiC MOSFET并聯震蕩問題

2025-02-08 13:38:54

在功率半導體的世界里，每一次技術的跳躍都意味著效率的革命和能源的未來。今天，我們要聊的是一個熱門話題——SiC MOSFET芯片的并聯震蕩現象。這不僅是工程師們的挑戰，更是推動行業進步的關鍵所在。具體來說，SiC MOSFET作為一種新型的功率半導體器件，以其耐高溫、耐高壓和低開關損耗的特性，正逐漸取代傳統的硅基器件。然而，當這些高性能的SiC MOSFET芯片并聯工作時，它們之間的相互作用卻可能引發一種被稱為“并聯震蕩”的現象。這種震蕩不僅會降低系統的效率，還可能因為過電壓而損壞芯片。下面，筆者將通過剖析電路及芯片結構，劃歸為具體的電路圖，進一步分析并聯震蕩問題。

（一）SiC MOS并聯的意義

先來討論下起始問題“為什么要對SiC MOS進行并聯？”，若不進行并聯應用，何談并聯震蕩呢。

在SiC MOSFET從襯底的單晶生長，晶圓切割和拋光，到外延層的生長，再到正面工藝的光刻，刻蝕和離子注入，再到后面的退火激活，表面金屬化一整個制造流程中，工藝不夠成熟。從而導致碳化硅芯片有源區面積較小，額定電流一般小于150 A，對于一些高功率應用中的使用，就需要多顆芯片并聯，提高電流承載能力。

但對于SiC MOSFET本身的Rdson正溫度系數（Rdson隨著溫度的升高而變大）特性，決定了SiC MOSFET本身易并聯的特性。

MOS管在導通狀態下的電子路徑如圖一，隨溫度升高，電子遷移率降低，器件電阻升高。而電流在器件段的變化又會形成如圖二的負反饋過程，故SiC MOSFET本身易并聯。

圖一：導通狀態下的電子路徑

圖片關鍵詞

圖二：器件自身的負反饋過程

圖片關鍵詞

（二）SiC MOS并聯震蕩的發生

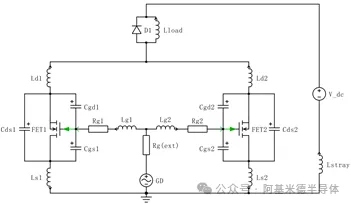

針對器件并聯應用電路圖如圖三，理想狀態為并聯器件同時開啟，同時關閉，平分輸出，但實踐上由于并聯器件之間的差異，往往達不到我們所想的“1+1=2”的狀態，更甚至芯片間的并聯震蕩也成為了不得不去解決的問題。下面我們拆分一下并聯電路的局部，分析下震蕩原因。以兩并聯為例，拆分柵極驅動端電路如圖四，開啟信號從GD信號源發出，經過柵極外置電阻，進入GD的輸入端環路中。

圖三：兩并聯SiC電路示意圖

圖片關鍵詞

圖四：兩并聯SiC拆分電路示意圖

圖片關鍵詞

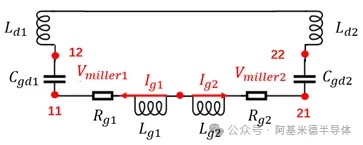

如圖五的GD端輸入環路，不難發現電路高度對稱，且存在能量儲存型器件柵極電感Lg，米勒電容Cgd，漏極電感Ld。在封裝端，我們不斷提升封裝工藝，降低回路的雜散電感，且涉及高度對稱的封裝電路，在整個環路中，認為對稱位置的電感相同。

圖五：GD端輸入環路

圖片關鍵詞

但對稱位置的兩個米勒電容能保持一致嘛，前面我們談到因為制造工藝的問題導致器件參數的一致性不同，那么就意味著涉及開啟的關鍵參數Vth存在一致性問題，而米勒電容Vmiller和閾值電壓Vth存在如下關系，可以看出Cgd兩端的Vmiller很難保持一致。

圖片關鍵詞

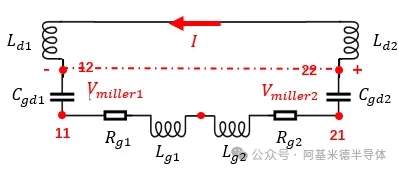

在圖五電路中，我們假設 Vmiller1 > Vmiller2，在認為柵極電感，柵極電阻相同的前提下，有電勢
